產品介紹

產品名稱：鋁合金殼雙級FCFN系列
產品類別：蝸輪蝸桿減速機系列
產品型號：FCFN

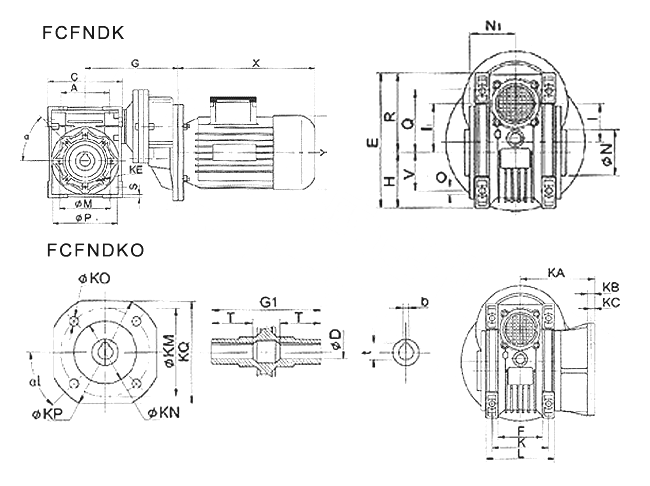

size	A	C	D（H7）	E	F	G	G1	H	I	I1	L	M	N（h8）	N1	O	P	Q	R	S	T
63/40	70	100	18(19)	121.5	43	123	78	50	40	40	71	75	60	36.5	6.5	87	55	71.5	6.5	26
63/50	80	120	25(24)	144	49	133	92	60	50	40	85	85	70	43.5	8.5	100	64	84	7	30
71/50	80	120	25(24)	144	49	143	92	60	50	50	85	85	70	43.5	8.5	100	64	84	7	30
63/63	100	144	25(28)	174	67	148	112	72	63	40	103	95	80	53	8.5	110	80	102	8	36
71/63	100	144	25(28)	174	67	158	112	72	63	50	103	95	80	53	8.5	110	80	102	8	36
71/75	120	172	28(35)	205	72	176	120	86	75	50	112	115	95	57	11	140	93	119	10	40
80/75	120	172	28(35)	205	72	186	120	86	75	63	112	115	95	57	11	140	93	119	10	40
71/90	140	208	35(35)	238	74	193	140	103	90	50	130	130	110	67	13	160	102	135	11	45
80/90	140	208	35(38)	238	74	203	140	103	90	63	130	130	110	67	13	160	102	135	11	45
80(90)/110	170	252.5	42	295	-	233	155	127.5	110	63	144	165	130	74	14	200	125	167.5	14	50
80(90)130	200	292.5	45	335	-	253	170	147.5	130	63	155	215	180	81	16	250	140	187.5	15	60

size	V	K	KA			KB			KC	KE	a	a1
			FB	FL	F	FB	FL
63/40	26	35	60	67	76.5	7	9	7	7	M6x8(n.4)	45o	45o
63/50	30	40	70	90	87.5	9	10	9	9	M8x10(n.4)	45o	45o
71/50	30	40	70	90	87.5	9	10	9	9	M8x10(n.4)	45o	45o
63/63	36	50	85	82	99	10	11	10	10	M8x14(n.8)	45o	45o
71/63	36	50	85	82	99	10	11	10	10	M8x14(n.8)	45o	45o
71/75	40	60	90	111	-	13	-	-	-	M8x14(n.8)	45o	45o
80/75	40	60	90	111	-	13	-	-	-	M8x14(n.8)	45o	45o
71/90	45	70	100	111	-	13	-	-	-	M10x18(n.8)	45o	45o
80/90	45	70	100	111	-	13	-	-	-	M10x18(n.8)	45o	45o
80(90)/110	50	85	115	131	-	15	-	-	-	M10x18(n.8)	45o	45o
80(90)130	60	100	120	140	-	15	-	-	-	M12x21(n.8)	45o	45o

size	KM			KN(H8)			KO			KP			KQ			b	t	kg
	F	FB	FL	F	FB	FL	F	FB	FL	F	FB	FL	F	FB	FL
63/40	87	115	87	60	95	60	9(n,4)	9.5(n,4)	9(n,4)	110	140	110	95	-	95	6(6)	20.8(21.8)	3.9
63/50	90	130	90	70	110	70	11(n,4)	9.5(n,4)	11(n,4)	125	160	125	110	-	110	8(8)	28.3(27.3)	5.2
71/50	90	130	90	70	110	70	11(n,4)	9.5(n,4)	11(n,4)	125	160	125	110	-	110	8(8)	28.3(27.3)	5.8
63/63	150	165	150	115	130	115	11(n,4)	11(n,4)	11(n,4)	180	200	180	142	-	142	8(8)	28.3(31.3)	7.9
71/63	150	165	150	115	130	115	11(n,4)	11(n,4)	11(n,4)	180	200	180	142	-	142	8(8)	28.3(31.3)	8.5
71/75	165	-	-	130	-	-	14(n,4)	-	-	200	-	-	170	-	-	8(10)	31.3(38.3)	11.3
80/75	165	-	-	130	-	-	14(n,4)	-	-	200	-	-	170	-	-	8(10)	31.3(38.3)	13.1
71/90	175	-	-	152	-	-	14(n,4)	-	-	210	-	-	200	-	-	10(10)	38.3(41.3)	15.3
80/90	175	-	-	152	-	-	14(n,4)	-	-	210	-	-	200	-	-	10(10)	38.3(41.3)	17.2
80(90)/110	230	-	-	170	-	-	14(n,8)	-	-	280	-	-	260	-	-	12	45.3	39
80(90)/130	235	-	-	180	-	-	16(n,8)	-	-	320	-	-	290	-	-	14	48.8	52.
