產品介紹

概述

該產品是供具有可燃性氣體、瓦斯、粉塵等形成的爆炸性混合物環境條件下所使用的輸送機械做驅動裝置。隔爆標志為dI、dIIAT4、dⅡBT4。dI適合于有甲烷或煤塵爆炸危險性混合物存在的礦井中，dⅡAT4適合于Ⅰ、ⅡA級T1-T4組爆炸危險性混合物存在的場所，dIIBT4適合于Ⅰ，IIA、ⅡB級T1－T4組爆炸危險性混合物存在的場所。可滿足各種逆止、包膠等要求。

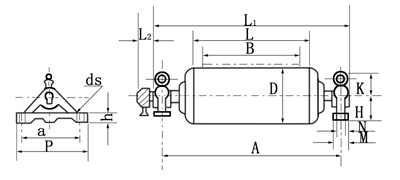

YDB型隔爆油冷式電動滾筒外形尺寸

YDB型隔爆油冷式電動滾筒外型尺寸

D	B	A	L	L1	L2	H	M	N	P	Q	dS	h	L3
315 (320)	500	850	600	≤732	940	120	90		340	280	27	35	95
	650	1000	750	≤882	1090
	800	1300	950	≤1032	1390
400	500	850	600	≤744	940	120	90		340	280	27	35	95
	650	1000	750	≤894	1090
	800	1300	950	≤1044	1390
500	500	850	600/620	≤748	960	100	70		340	280	27	35	115
	650	1000	750	≤900	1120	120	90
	800	1300	950	≤1100	1420	120	90
630	650	1000	750	≤868	1120	120	90		340	280	27	35	≤140
	800	1300	950	≤1068	1430	140	130	80	400	330	27	35
	1000	1500	1150	≤1268	1630	140	130	80	400	330	27	35
	1200	1750	1400	≤1514	1900	160	160	90	440	360	34	50
	1400	2000	1600	≤1720	2150	160	160	90	440	360	34	50
800	1000	1500	1150	≤1268	1630	140	145	80	400	330	27	35	≤140
	1200	1750	1400	≤1514	1900	160	160	90	440	360	34	50
	1400	2000	1600	≤1720	2150	160	160	90	440	360	34	50
1000	1000	1500	1150	≤1268	1630	140	145	80	400	330	27	35	≤140
	1200	1750	1400	≤1514	1900	160	160	90	440	360	34	50
	1400	2000	1600	≤1720	2150	160	160	90	440	360	34	50

YDB型隔爆油冷式電動滾筒技術參數

直徑	功率(kW)	帶寬	膠帶速度(m/s)								質量(Kg)
			0.8	1.0	1.25	1.6	2.0	2.5	3.15	4.0
320	1.5	500	·	·	·	·					185
		650	·	·	·	·					195
	2.2	500		·	·	·					187
		650		·	·	·					197
	3	500			·	·					220
		650			·	·					227
	4	500				·					227
		650				·					239
400	2.2	500	·	·	·	·					219
		650	·	·	·	·					230
	3	500	·	·	·	·					251
		650	·	·	·	·					265
	4	500		·	·	·					256
		650		·	·	·					270
500	1.5	500		·	·						272
		650		·	·						283
	2.2	500	·	·	·	·					274
		650	·	·	·	·					285
		800	·	·	·						315
	3	500	·	·	·	·	·				302
		650	·	·	·	·	·				316
		800	·	·	·	·	·				346
	4	500	·	·	·	·	·	·			308
		650	·	·	·	·	·	·			322
		800	·	·	·	·	·	·			352
	5.5	500		·	·	·	·	·			368
		650		·	·	·	·	·			404
		800		·	·	·	·	·			435
	7.5	650			·	·	·	·			419
		800			·	·	·	·	·		448
	11	650				·	·	·			481
		800				·	·	·	·		518
	15	800				·	·	·	·		542
630	3	1000			·						529
	4	1000		·	·	·					536
		1200			·						590
	5.5	800		·	·	·	·				577
		1000		·	·	·	·				608
		1200		·	·	·	·	·			678
	7.5	800		·	·	·	·				592
		1000		·	·	·	·	·			703
		1200		·	·	·	·	·			692
	11	650			·	·					613
		800			·	·	·				679
		1000		·	·	·	·	·	·		711
		1200		·	·	·	·	·			781
	15	800				·	·				697
		1000				·	·	·	·		729
		1200				·	·	·	·	·	799
